Utilice software AFT - Applied Flow Technology para análisis de flujo en los sistemas de tuberías así como su modelado. Los productos Fathom, Arrow e Impulse ofrecen incomparable combinación de capacidades y fácil uso.

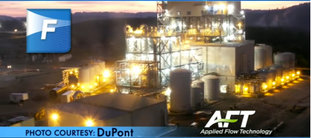

Fathom-Dupont

Utilice AFT Fathom para calcular distribución del flujo y caída de presión en líquidos y sistemas de gases de baja velocidad y ductos. AFT Fathom es una herramienta práctica para simular el flujo de fluido no compresible en los sistemas de tubería. Por cierto, el nombre Fathom data desde 1992 y viene de "Fundamental Analysis of Transient Hydraulics using Object oriented Modeling”. Usted podrá:

  • Entender el comportamiento hidráulico de su sistema y predecir cómo la tubería, válvulas, bombas y otros componentes van a interactuar entre ellos.
  • Evaluar el desempeño de nuevos diseños y asegurar que todos los requerimientos del diseño se cumplan.
  • Identificar y corregir problemas operativos en sistemas instalados.
  • Producir sistemas de tuberías más confiables a menor costo y más eficientes.

Utilice AFT Arrow para determinar tamaño de tubería y ductos, cálculos de sistemas y determinar tamaño de válvulas de alivio. También para determinar y elegir tamaños de compresores, ventiladores y válvulas de control. Con AFT Arrow simule sistemas en operación e interacción con componentes así como cálculos de sistemas estrangulados (choked).

Utilice AFT Arrow para:

  • Dimensionar ductos y tubería
  • Dimensionar válvulas de alivio y cálculos del sistema
  • Seleccionar y dimensionar compresores y ventiladores
  • Simular la operación del sistemas y la interacción de sus componentes individuales
  • Calcular flujo estrangulado (choked)
  • Evaluar aislamiento de la tubería y transferencia de calor de la tubería e intercambiadores de calor
  • Solucionar sistemas existentes para determinar la causa de los problemas operacionales

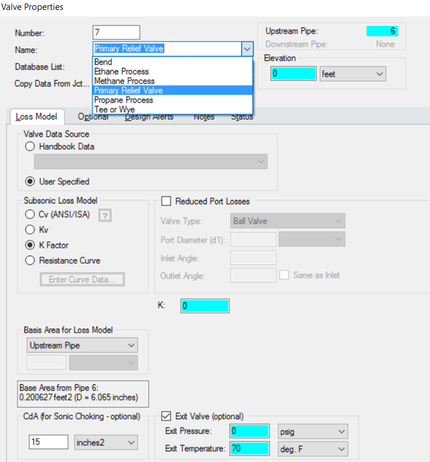

ArrowValv01


Tanto Fathom como Arrow ofrecen un módulo adicional llamado Goal Seek & Control (GSC) el cual brinda los beneficios de rápidamente evaluar los efectos de cambiar los parámetros del sistema. GSC permite identificar rápidamente los parámetros de entrada para obtener valores deseados a la salida y simular funciones de control. Con el módulo GSC usted

  • Ahorrará tiempo al evitar iteraciones manuales para el análisis
  • Definirá variables y metas para el sistema atravez de múltiples sitios
  • Sabrá ubicar válvulas que le permitan obtener la presión diferencial del suministro entre piezas del equipo en su sistema
  • Sabrá cuál velocidad de ventilador o compresor le otorgará el flujo total para distintos tanques remotos
  • Incrementará su productividad

💡Automated Network System (ANS)

Aumente el poder predictivo, dimensione automáticamente para reducir costos de instalación y consumo de energía, reduzca aún más el tiempo de diseño, compare infinitos escenarios y encuentre el óptimo para AFT Fathom y AFT Arrow con nuevo módulo opcional ANS (Automated Network System) vea cómo en 🅱️nuestro blog

AFT Impulse

Utilice AFT Impulse para determinar extremos de presión así como tamaños y localización de equipo para supresión de eventos súbitos (tal como waterhammer surge) y transitorios en el sistema.


AFT Impulse le ayudará a determinar las fuerzas no balanceadas en tubería así como calcular el tamaño de los soportes estruturales. Revise y repare sistemas exitentes. Ante el evento de golpe de ariete (waterhammer surge) AFT Impulse le permite transferir datos a software de análisis de esfuerzos de la tubería tal como CAESAR II (vea artículo aquí).

AFT recomienda los servicios BLACOH para el control de sobrepresión y así evitar catástrofes.

Blacoh-logo



AFT Impulse le ayudará a diseñar y operar sus sistema de manera más segura y confiable para:

  • Evitar catástrofes potenciales por efectos de golque de ariete y otros transitorios no deseables
  • Aliviar problemas ambientales y financieros asociados con diseños inadecuados y procedimientos operacionales incorrectos
  • Evitar graves consecuencias a la vida y la propiedad
  • Evitar pérdidas de ganancias resultado de incidentes que causen paros
  • Validar el diseño de aspectos de seguridad
ImpulseBombas



Más acerca de Fathom

El motor de solución hidráulico AFT Fathom usa el método de matrices Newton-Raphson así como métodos desarrollados propiedad de AFT para resolver el flujo del fluido y aplicaciones de flujo en ductos. AFT Fathom usa la Ecuación de Bernoulli y las relaciones basadas en números de Reynolds para calcular la fricción en la tubería.


Con AFT Fathom usted puede:

  • Modelar una amplia gama de componentes de sistema para diseño y operacionales.
  • Variar su sistema de alineación, abrir y cerrar tuberías y válvulas. Encender o apagar bombas, programar válvulas de control a la posición de falla.
  • Especificar alertas que automáticamente señalan los valores que están fuera de rango para fluidos, presión o velocidad.
  • Elegir bombas desde catálogos “online” del fabricante.
  • Compilar catálogos de sus componentes de tubería frecuentes y rápidamente  seleccionarlos de una lista.
  • Dimensionar la tubería
  • Seleccionar y demensionar bombas
  • Seleccionar y dimensionar válvulas
  • Simular sistemas de operación e interacción de los componentes
  • Evaluar transferencia de calor en tubería e intercambiadores de calor
  • Solucionar sistemas existentes para determinar la causa de los problemas de operación
  • Obtener reportes de acuerdo a NFPA
EnableNFPA


Con AFT Fathom usted podrá además:

  • Simular con exactitud componentes individuales del sistema y su interacción
  • Mejorar significactívamente la calidad de los sistemas de tuberías, y hacerlos menos costosos, más eficientes y confiables

Características del modelado en AFT - Fathom

Tuberías

Especifique diámetro, longitud y rugosidad o seleccione por tipo de material y cédula desde una base de datos incorporada.

Seleccione modelado de fricción de una extensa lista que incluye:

  • Rugosidad de la tubería.
  • Hazen Williams.
  • Ecuación MIT para aceite crudo.
  • El Método de Turbulencias de Miller para hidrocarburos ligeros.
  • Resistencia de tubería especificada por usuario.
  • El modelado de fricción incluye pulpa y papel así como fluidos no-Newtonianos.

Modele transferencia de calor y añada capas de aislamiento - predice la temperatura de las superficies de aislamientos para asegurar el cumplimiento y regulaciones de seguridad.

Use accesorios incorporados para reducir la complejidad del espacio de trabajo.

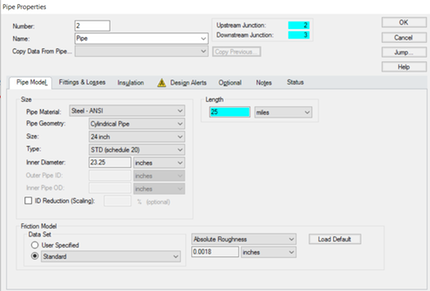

FathomTub01

Bombas

  • Explore la interacción de las bombas en su sistema
  • Modele la potencia de las bombas y costos de energía asociados.
  • Evalúe un gran rango de bombas seleccionadas importando bases de datos externas o dirigiéndose a selectores IntelliquipTM de bombas.
  • Seleccione entre un flujo especifico o modelar con una curva de bombas.
  • Modelar VFDs y control de bomba para establecer la tasa de flujo o presión.
  • Corrija automáticamente el comportamiento de fluidos viscosos.
  • Puede predecir NPSH disponibles.

AFT Fathom tiene una poderosa rutina para selección y modelaje de bombas, la cual le permite al usuario ir desde un modelaje sencillo, especificando flujo volumétrico, TDH, incremento de presión o flujo másico, hasta modelajes más complejos que impliquen el modelaje de la curva de la bomba, NPSH, Potencia para distintos tamaños de impeler y RPM.

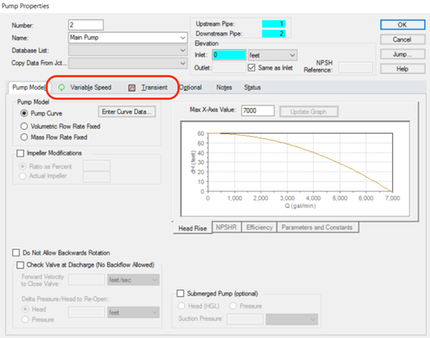

FathomBombas01

Usted puede iniciar con un modelo sencillo especificando el TDH. AFT Fathom calculará el flujo volumétrico y la potencia requerida. Con estos datos podrá solicitar al fabricante de la bomba que le suministre la curva de una bomba (ya sea en papel o en electrónico) que pueda operar en este punto. Una vez obtenida la curva de la bomba, puede introducirla o importarla en AFT Fathom, para revisar: cavitación, consumo de potencia, cercanía al BEP, etc.


En cuanto al fabricante de la bomba, no es limitante para AFT Fathom . El programa puede modelar cualquier tipo de bomba y fabricante sin limitaciones.

FathomBombas02

Válvulas

  • Modele válvulas de alivio, de retención y tres vías.
  • Determine la capacidad de la válvula de control y asegure la presión de caída adecuada.
  • Simule válvulas de control para presión y flujo para probar la interacción del sistema en la etapa de diseño.
  • Despliegue valores Cv efectivos y factores K para todas las válvulas en el sistema.
  • Identifique la posición de la válvula de control para asegurar una operación estable de la válvula.

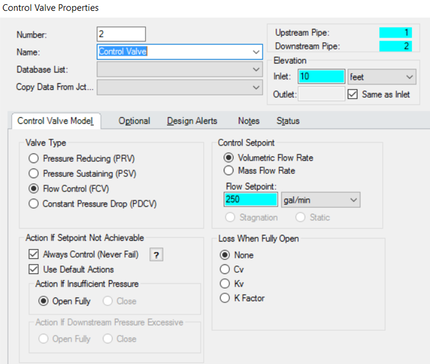

FathomValv01

Modelos de propiedades de fluidos

  • Propiedades constantes de los fluidos.
  • Propiedades variables de los fluidos - usted puede especificar difiriendo propiedades de flujo en un tubo por base de tubos.
  • Transferencia de calor con balance de energía, fluido solo- modelado de transferencia de calor entre  límite de tubos e intercambios de calor junto con variedad de propiedades del fluido con temperatura.
  • Transferencia de calor con balance de energía, múltiples fluidos- modelar transferencia de calor entre múltiples circuitos hidráulicos termalmente unidos con intercambios de calor.
  • Administrador de escenario
  • Evaluar casos “Que tal si…” comparando diferentes escenarios.
  • Hacer cambio de datos en un escenario e impactando en escenarios dependientes.
  • Fácil desarrollo y cambio entre diferentes condiciones de operación o configuraciones.
  • Evaluar configuraciones en nuevos sistemas o en expansión.

Características de los informes

Salida

  • Muestre la tubería y secciones de unión todo a la vez o individualmente.
  • Seleccione el formato de salida, unidades y elementos mostrados desde el Control de Salida.
  • Realice cambios al formato sin hacer de nuevo el análisis.
  • Exporte resultados a un archivo o a copiar/pegar en Excel para opciones de reporte adicionales.
  • Muestre unidades diferentes para parámetros simultáneamente.
  • Vea datos de entrada y salida para múltiples escenarios simultáneamente.

Resultados visuales

  • Muestre parámetros de entrada y salida seleccionados con su modelo esquemático.
  • Cambie el color de la tubería en el modelo siguiendo sus parámetros definidos basados en la presión, temperatura, fluido y muchos otros para ver resultados en el contexto de su sistema.
  • Ilustre claramente líneas individuales en el contexto de su entero sistema usando mapa de color.

Resultados gráficos

  • Gráficas de flujo, presión, temperatura y muchos otros parámetros son rápida y fácilmente generados por tubería o a lo largo de una corriente de flujo.
  • Muestre curvas del sistema y curvas bombas vs. Sistema.
  • Demuestre cómo varia el desempeño basado en el número de bombas en operación mostrando diferentes combinaciones de curvas de bomba en un gráfico de curva bomba vs. Sistema.

Visualizador, viewer

Comparta sus modelos con quien no necesite la completa versión de AFT Fathom. El visualizador es una aplicación gratis que le permite:

  • Abrir un modelo y ver cualquiera de las ventanas (Espacio de trabajo, Datos del modelo, Salida, Reporte visual, Resultados gráficos).
  • Corre el modelo y el gráfico de datos de salida
  • Imprima y exporte datos
  • No podrá editar un modelo existente o crear nuevos modelos con el visualizador.


Próximos Webminares de AFT ver aquí

Para ver vídeo de cómo empezar a usar Fathom dar clic aqui

Para ver a detalle los módulos ANS (Automated Network System) Slurry, GSC y otros por favor busque en módulos AFT.

Vea breves tutoriales en línea de AFT : clic aquí

Últimas versiones de software AFT:

  • La última versión de Fathom es: Fathom 13
  • La última versión de Arrow es: Arrow 10
  • La última versión de Impulse es: Impulse 10
